SCHEDA TECNICA

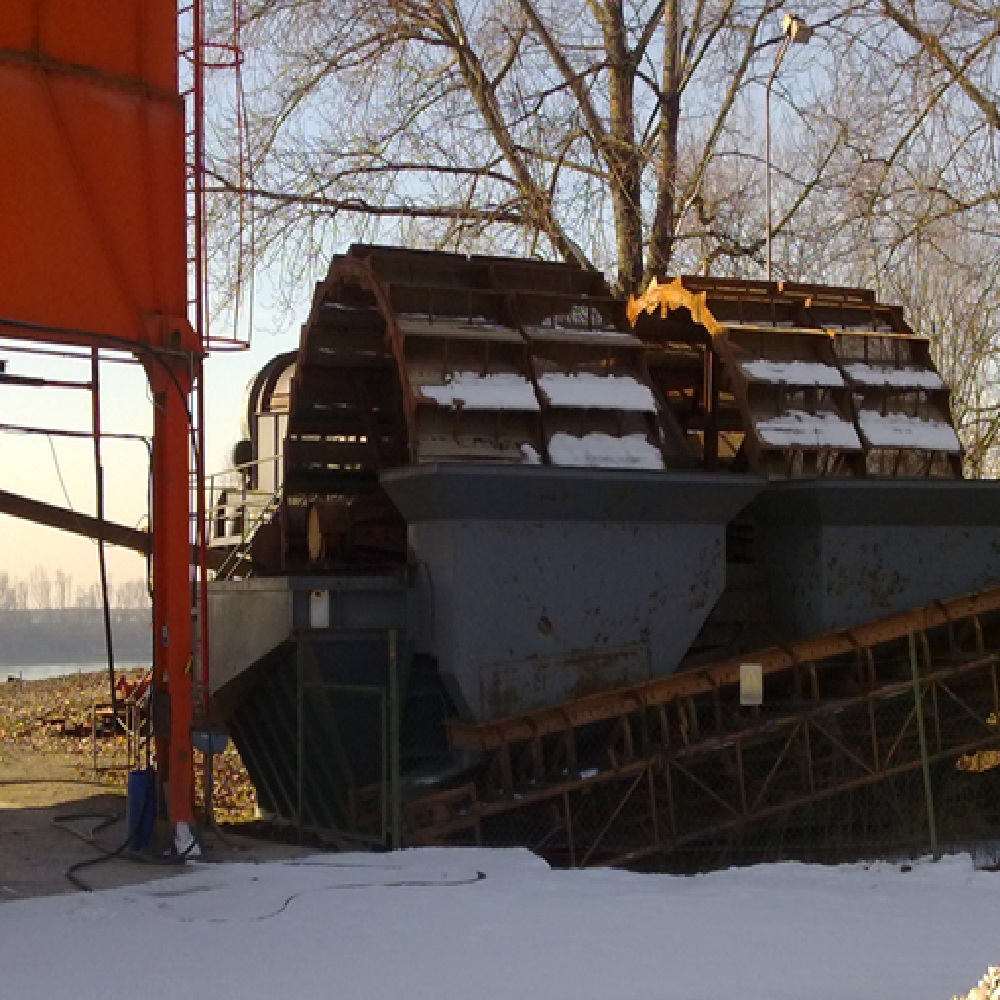

RUOTA SCOLATRICE RS 5000/1500 D’OCCASIONE

 in esecuzione scomponibile e autotrasportabile;
 capacità produttiva: 500 mc/h di sabbia prosciugata per la trasportabilità su nastro;
 potenza totale impiegata: 30 kW c.a.

n°4 RUOTE SCOLATRICI A TAZZE PARALLELAMENTE AFFIANCATE
 Ø esterno: m. 5;
 larghezza tazza: m. 1,5;
 giri alle ruote: n°1,25/min.

Ciascuna comprendente:
 n°24 tazze intercambiabili, realizzate in lamiera forata ovale 4×20 e spessore 4 mm., debitamente rinforzate con lamiera spessore 8 mm.;
 raggiere scomponibili in robusta esecuzione di carpenteria metallica;
 n°1 riduttore in esecuzione monoblocco di carpenteria metallica normalizzata tipo a 2 alberi uscenti con ingranaggi cilindrici e coppia S.F. in bagno d’olio, rapporto 1 + 500, giri entranti 625, giri uscentin°1,25/min., peso: 5000 kg. circa;
 supporti esterni di tipo pesante in robusta esecuzione su cuscinetti;
 n°1 motore autoventilato chiuso, 50 HP., 4 poli, tensione 380/680 V., 50 Hz.;
 supporto motore con dispositivo tendicinghia a cavalletto;
 giunto idraulico di sicurezza ai sovraccarichi di avviamento;
 accoppiamento tra il motore e il riduttore a mezzo pulegge con cinghie trapezoidali.

Complete di:
n°1 CASSONE DI CONTENIMENTO DELLE RUOTE SCOLATRICI:
 lunghezza: m. 10,50;
 larghezza: m. 5,97;
 altezza: m. 2,40;
 scomponibile in 5 elementi autotrasportabili giuntabili a bulloni con interposizione di guarnizioni;
 costruito in lamiera spessore 6 mm. debitamente rinforzato con robusti profilati in ferro;
 completo di sistema di debordazione acqua, tipo ad alveare regolabile per la retenzione del fine, n°2 canali di scarico dell’acqua limitati al collettore centrale, n°4 bocchette ad apertura rapida per lo svuotamento della vasca.

n°2 GORNE DI SCARICO del vagliato sui nastri trasportatori (nastri esclusi dalla presente offerta), costruite con lamiera spessore 5 mm.
